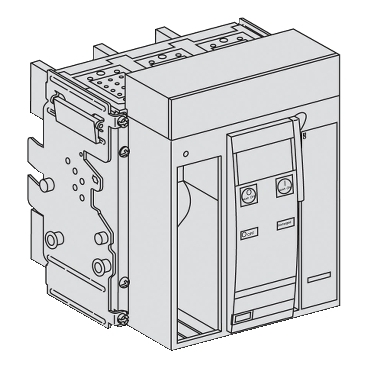

施耐德MT06-16 N1抽屉式断路器

在电力系统的配电保护领域，施耐德 MT06-16 N1 抽屉式断路器凭借卓越性能与可靠品质，成为众多项目的首选设备。无论是大型工业厂房的复杂电力系统，还是商业建筑的电力分配网络，它都能完美适配，为电力安全稳定运行提供坚实保障。

该断路器属于施耐德 MasterPacT 系列下的 Masterpact MT N 产品，型号为 MasterPact NT06H2 。其极数为 3P，额定电流 630A（40°C 环境下），额定工作电压 690V AC 50/60Hz ，适用于配电保护场景。无控制单元，控制类型为按压式按钮，操作简便直观。

在性能参数方面，其分断能力极为出色。[Icu] 额定极限短路分断能力在不同电压下可达 42kA - 50kA ，使用分断能力 [Ics] 同样表现优异，能在多种电压条件下稳定工作。额定短时耐受电流 [Icw] 最高 42kA 可持续 0.5s 或 1s ，闭合容量 [Icm] 最高达 105kA 。Integrated instantaneous protection 可达 81…99kA peak ，能迅速切断故障电流。

传感器额定值提供 400A 和 630A 选择，满足不同负载需求。额定绝缘电压 1000V AC 50/60Hz ，额定冲击耐受电压 12kV ，确保电气安全。功耗 55W，分断时间 25ms，Maximum closing response time 为 50ms ，反应迅速。
安装类型为抽屉式，安装方式灵活，支持底板安装和导轨安装，连接方式多样，上下端均有前连接和 Rear / 后面连接选择。相间距 70mm，保障安全。机械寿命 12500 次不维护，电气寿命在不同工况下可达 3000 - 6000 次。
从环境适应性来看，IP 保护等级为 IP30 ，污染等级 3 ，运行温度范围为 - 25…70 °C ，贮存环境温度为 - 40…85 °C ，工作海拔 0 - 2000m 不降容，2000 - 5000m 有降容。产品符合 EN/IEC 60947 - 1、TM - D 等标准，并获得 CE、CCC、EAC 认证。

施耐德 MT06-16 N1 抽屉式断路器以其强大性能、灵活设计和广泛的环境适应性，成为配电保护的理想之选。若您正在寻求一款高性能的断路器，它无疑是您的最佳选择。
